Mathau a Dosbarthiad Elevators

Mathau a Dosbarthiad Elevators - Rhan Un

Mewn Pwnc blaenorol, “Dosbarthiad a Mathau Llwyth Trydanol”, Rwy’n dangos y gellir dosbarthu’r llwythi trydanol i wahanol gategorïau yn ôl amrywiol ffactorau; mae un o'r ffactorau hyn yn ôl swyddogaeth / defnydd llwyth fel a ganlyn:

Trydydd Dosbarthiad: Dosbarthiad Llwyth Trydanol Yn ôl Swyddogaeth Llwyth

1. Llwyth Goleuo.

2. Llwyth Offer.

3. Llwythi Pwer.

Yn y Pynciau blaenorol canlynol, eglurais y math cyntaf; llwyth goleuo:

• Dosbarthiad a Mathau Llwyth Trydanol - Rhan Pedwar

• Mathau a dyluniad Goleuadau Artiffisial

• Dosbarthiadau Gosodiadau Goleuadau Dan Do - Rhan Un

• Dosbarthiadau Gosodiadau Goleuadau Dan Do - Rhan Dau

• Dosbarthiadau gosodiadau goleuadau awyr agored

• Cyflwyniad yn y Broses Dylunio Goleuadau

Ac eglurais yr ail fath; Llwyth Offer yn y pwnc blaenorol canlynol:

• Mathau a Dosbarthiadau Llwyth Trydanol Offer

A dangosais mai'r trydydd math a'r olaf o lwythi trydanol yn ôl swyddogaeth / defnydd y llwyth yw'r llwythi pŵer y gellir eu rhannu i'r prif lwythi canlynol:

1. Llwythi HVAC (Llwythi Gwresogi, Awyru, a System Cyflyru Aer).

2. Llwythi Lifftiau (Llwythi System Drafnidiaeth).

3. Llwythi Pympiau (Ymladd Tân, Plymio, Systemau Dyfrhau, ac ati).

Ers hynCwrs EE-1ar gyfer dechreuwyr yn y maes dylunio trydanol, rhaid imi esbonio'n fanwl y llwythi neu'r systemau hyn a nodi eu hadeiladwaith, egwyddorion gweithredu, a'u gwahanol fathau. Felly, eglurais y math cyntaf o lwythi pŵer; Llwythi HVAC yn y pynciau blaenorol canlynol:

• Mathau Systemau Gwresogi - Rhan Un

• Mathau Systemau Gwresogi - Rhan Dau

• Cyfluniadau System Cyflyru Aer - Rhan Un

• Cyfluniadau Systemau Cyflyru Aer - Rhan Dau

• Cyfluniadau System Cyflyru Aer - Rhan Tri

• Prif Offer System HVAC

• Systemau Rheoli HVAC a System Awtomeiddio Adeiladau

Heddiw, byddaf yn egluro ail eitem llwythi pŵer; Llwythi Lifftiau (Llwythi System Drafnidiaeth) fel a ganlyn.

Cyflwyniad

Mae elevator (neu lifft yn y Gymanwlad ac eithrio Canada) yn fath o offer cludo fertigol sy'n symud pobl neu nwyddau yn effeithlon rhwng lloriau (lefelau, deciau) adeilad, llong, neu strwythurau eraill. Yn gyffredinol, mae codwyr yn cael eu pweru gan moduron trydan sydd naill ai'n gyrru ceblau tyniant neu systemau gwrth-bwysau fel teclyn codi neu bwmpio hylif hydrolig i godi piston silindrog fel jac.

Mae tri math o ddulliau confoi mewn adeiladau, Elevators& Escalators& Rampiau, ac mae ganddyn nhw wahanol ddimensiynau a defnyddiau yn ôl math o adeilad& nifer y defnyddwyr ynddo.

Mathau Elevator

1. Yn ôl mecanwaith y teclyn codi.

2. Yn ôl uchder yr adeilad.

3. Yn ôl y math o adeilad.

4. Yn ôl yr elevydd Lleoliad.

5. Yn ôl defnyddiau Arbennig.

1- Yn ôl mecanwaith y teclyn codi:
Bydd codwyr yn cael eu dosbarthu yn ôl mecanwaith tohoist yn 4 prif fath fel a ganlyn:

1. Elevators Hydrolig

2. Dyrchafwyr Tyniant

3. Codwr dringo

4. Dyrchafwyr Niwmatig

1- Elevators Hydrolig (Gwthio Elevators)

Mae codwyr hydrolig yn cael eu cefnogi gan piston ar waelod yr elevydd sy'n gwthio'r elevator i fyny. Fe'u defnyddir ar gyfer cymwysiadau isel o 2-8 stori ac maent yn teithio ar gyflymder uchaf o 200 troedfedd y funud. Mae'r ystafell beiriannau ar gyfer codwyr hydrolig wedi'i lleoli ar y lefel isaf wrth ymyl siafft yr elevydd. Mae gan godwyr hydrolig lawer o ddau brif fath fel a ganlyn:

Dyrchafwyr Hydrolig A Holed (Confensiynol)

Mae ganddyn nhw sheave sy'n ymestyn o dan lawr y pwll elevator, sy'n derbyn y piston sy'n tynnu'n ôl wrth i'r elevydd ddisgyn. Mae gan rai cyfluniadau piston telesgopio sy'n cwympo ac mae angen twll bas o dan y pwll. Mae pellter teithio Max' s oddeutu 60 troedfedd.

B- Dyrchafwyr Hydrolig Hole-less
Mae ganddyn nhw piston bob ochr i'r cab. Gellir ei rannu'n 3 math gwahanol fel a ganlyn:

Dyrchafwyr Hydrolig Telesgopig:

Yn y cyfluniad hwn, mae'r pistons telesgopio wedi'u gosod ar waelod y pwll ac nid oes angen llif neu dwll o dan y pwll ac mae ganddyn nhw 2 neu 3 darn o bistonau telesgopio. Mae pistonau telesgopio yn caniatáu hyd at 50 troedfedd o bellter teithio.

b- Dyrchafwyr Hydrolig Di-delesgopio (un cam):

mae ganddo un piston a dim ond tua 20 troedfedd o bellter teithio sy'n caniatáu.


c- Elevators Hydrolig Roped

Maent yn defnyddio cyfuniad o raffau a piston i symud yr elevydd. Y pellter teithio uchaf yw tua 60 troedfedd.

2- Dyrchafwyr Tyniant (Tynnu Elevators)

Mae codwyr tyniant yn cael eu codi gan raffau, sy'n pasio dros olwyn sydd ynghlwm wrth fodur trydan uwchben siafft yr elevydd. Fe'u defnyddir ar gyfer cymwysiadau canolig a chodiad uchel ac mae ganddynt gyflymder teithio llawer uwch na chodwyr hydrolig. Mae gwrth-bwysau yn gwneud y codwyr yn fwy effeithlon. Mae gan godwyr tyniant 3 phrif fath fel a ganlyn:

Dyrchafwyr Tyniant a Anelir:

mae ganddyn nhw flwch gêr sydd ynghlwm wrth y modur, sy'n gyrru'r olwyn sy'n symud y rhaffau. Mae codwyr tyniant wedi'u hanelu yn gallu teithio cyflymderau hyd at 500 troedfedd y funud.

B- Dyrchafwyr Tyniant Gêr-llai:

mae ganddyn nhw'r olwyn ynghlwm yn uniongyrchol â'r modur. Mae codwyr tyniant heb gêr yn gallu cyflymu hyd at 2000 troedfedd y funud.

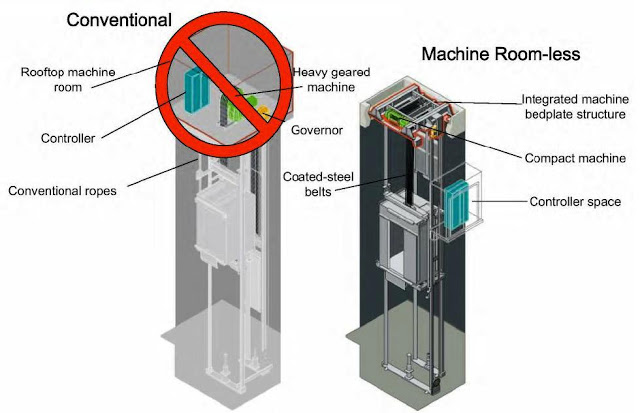

C- Dyrchafwyr Peiriant-Ystafell-Llai:

maent yn nodweddiadol yn godwyr tyniant nad oes ganddynt ystafell beiriant bwrpasol uwchben siafft yr elevydd. Mae'r peiriant yn eistedd yn y gofod diystyru ac mae'r rheolyddion yn eistedd uwchben y nenfwd ger siafft yr elevydd. Mae codwyr heb beiriant-ystafell yn dod yn fwy cyffredin; fodd bynnag, nid yw llawer o adrannau cynnal a chadw yn eu hoffi oherwydd y drafferth o weithio ar ysgol yn hytrach nag o fewn ystafell.

Dyrchafydd dringo

Maent yn dal eu dyfais bŵer eu hunain arnynt, yn bennaf peiriant trydan neu beiriant llosgi. Defnyddir codwyr dringo yn aml mewn ardaloedd gwaith ac adeiladu.

4- Dyrchafwyr Niwmatig

Mae codwyr niwmatig yn cael eu codi a'u gostwng trwy reoli pwysedd aer mewn siambr lle mae'r elevator yn eistedd. Yn ôl egwyddorion syml ffiseg; mae'r gwahaniaeth mewn pwysedd aer uwchben ac o dan y cab elevator gwactod yn cludo'r cab mewn aer yn llythrennol. Y pympiau gwactod neu'r tyrbinau sy'n tynnu'r cab i fyny i'r Llawr nesaf a rhyddhau pwysau aer yn araf sy'n arnofio y cab i lawr. Maent yn arbennig o ddelfrydol ar gyfer cartrefi presennol oherwydd eu dyluniad cryno oherwydd nid oes angen cloddio pwll a theclyn codi.



2- Yn ôl uchder yr adeilad

A- Adeiladau Low-Rise (1-3 stori)
Mae adeiladau hyd at oddeutu (1 i 3) stori fel arfer yn defnyddio codwyr hydrolig oherwydd eu cost gychwynnol is

Adeiladau B- Mid-Rise (4 -11 stori) Mae adeiladau hyd at oddeutu (4 i 11) o straeon yn nodweddiadol yn defnyddio Elevators Traction Geared

C- High-Risebuildings (12 + stori)

Mae adeiladau hyd at oddeutu 12+ stori fel arfer yn defnyddio Elevators TractionGear-Less



3- Yn ôl y math o adeilad
Bydd codwyr yn cael eu dosbarthu yn ôl math tobuilding yn 6 phrif fath fel a ganlyn:

1. Dyrchafwyr Ysbyty.

2. Dyrchafwyr Preswyl / Domestig.

3. Dyrchafwyr Amaethyddol.

4. Dyrchafwyr Diwydiannol.

5. Dyrchafwyr Masnachol.

6. Adeiladau parcio Elevators.

1- Dyrchafwyr Ysbyty

A- Dyrchafwyr Gwelyau Ysbyty
Yn gyffredinol, mae codwyr gwelyau ysbyty yn cludo cleifion nad ydyn nhw'n ddigon da i eistedd i fyny hyd yn oed mewn cadair olwyn. Un o nodweddion codwyr gwelyau yw eu gallu i gludo'r claf mor llyfn â phosibl gydag ychydig iawn o daro a gwthio. Mae llawer o godwyr gwelyau cyfoes yn cael eu cynhyrchu i ddefnyddio llawer iawn o bŵer ac i fod yn wydn gyda sawl nodwedd ddiogelwch wedi'u hymgorffori. Ychydig iawn o bŵer sydd gan godwyr gwelyau ysbyty yn gyffredinol, felly pe bai toriad pŵer maent yn dal i fod yn weithredol oddi ar gyflenwad pŵer wrth gefn yr ysbyty' s. Yn fwyaf aml bydd cefn a mynediad blaen i'r caban elevator.
B- Lifft Stretcher Ysbyty
Maent fel arfer yn llai na chodwyr gwelyau. Mae'r math penodol hwn o elevator fel arfer yn hydrolig neu'n seiliedig ar dynniad yn dibynnu ar leoliad yr ystafell beiriannau. Fe'u gweithgynhyrchir yn benodol i fod yn godwyr gwelyau sŵn isel sy'n cludo cleifion, meddygon, nyrsys a staff ysbytai yn llyfn rhwng lloriau, gan roi'r cysur mwyaf iddynt. Oherwydd bod codwyr gwelyau ysbyty yn cael eu defnyddio i gludo cleifion a staff ysbytai yn unig, fe gyrhaeddon nhw eu lleoliad yn eithaf cyflym, gan ddileu arosiadau hir. Mae llawer o'r codwyr gwelyau hyn yn cael eu gweithredu'n allweddol i wahardd defnydd gan y cyhoedd.


2- Dyrchafwyr Preswyl / Domestig
Maent fel arfer ar raddfa lawer llai na chodwyr diwydiannol neu fasnachol.
A- Dyrchafwyr Teithwyr

Mae codwyr domestig y bwriedir iddynt symud teithwyr i fyny ac i lawr y grisiau mewn preswylfa aml-lefel yn eithaf tebyg i'r rhai a ddefnyddir mewn adeiladau cyhoeddus mawr. Gellir eu hadeiladu naill ai y tu mewn i'r cartref neu y tu allan i'r cartref a gallant fod yn wactod niwmatig, trydan, hydrolig neu godwyr cebl. Gan amlaf, dim ond dau i bedwar o bobl sy'n cludo codwyr domestig a ddyluniwyd ar gyfer cludo teithwyr mewn lleoliad preswyl.
B- Dyrchafwyr Grisiau

Yn gyffredinol, mae codwyr grisiau yn cael eu gosod mewn cartrefi lle mae rhywun yn y teulu yn cael problemau gyda symudedd. Mae'r math hwn o godwyr domestig yn syml yn rhedeg ar reilffordd i fyny ac i lawr grisiau sy'n bodoli eisoes. Gallant redeg naill ai mewn llinell syth neu o amgylch grisiau crwm. Gellir adeiladu codwyr grisiau y tu mewn a'r tu allan i'r cartref.
b.1 - Dyrchafwyr Cadair Olwyn Fertigol

Mae'n hawdd gosod codwyr cadeiriau olwyn fertigol mewnol pan nad oes llawer o le. Gellir eu hadeiladu mewn ffordd sy'n caniatáu mynediad blaen a chefn ac mae'r platfform yn gyffredinol 4.5 troedfedd wrth 5 troedfedd oni bai bod galw am faint arferiad. Gelwir am godwyr fertigol pan fydd y grisiau yn troelli o amgylch sawl lefel.
b.2 - Dyrchafwyr Cadair Olwyn ar inclein

Yn gyffredinol, mae codwyr cadeiriau olwyn ar lethr yn cael eu gosod pan fydd y grisiau yn mynd i fyny un lefel neu ddwy efallai. Os oes sawl gwynt yn y grisiau, ni fyddai codwyr cadeiriau olwyn ar lethr yn addas iawn. Yn fwyaf aml, gelwir am y math hwn o elevator pan nad oes digon o le i hwyluso codwr cadair olwyn fertigol mwy eang.
C- Dyrchafwyr Dumbwaiters

Codwyr cludo nwyddau bach ydyn nhw gyda'r bwriad o gario gwrthrychau yn hytrach na phobl. Pryd bynnag y mae angen anfon nwyddau neu olchfa i fyny ac i lawr y grisiau heb wneud teithiau diangen a all flino pobl yn gyflym, gall pobl roi'r hyn sydd angen ei gludo yn y dumbwaiter a'r wasg. y botwm i'w anfon i fyny neu i lawr y grisiau. Gan amlaf mae beddrodwyr yn cael eu hadeiladu i mewn i wal neu'n gyfagos iddi.

Ffrâm symudol mewn siafft yw dumbwaiter syml, wedi'i ollwng gan raff ar bwli, wedi'i arwain gan reiliau; mae gan y mwyafrif o fudwyr siafft, car a chynhwysedd sy'n llai na rhai codwyr teithwyr, fel arfer 100 i 1000 pwys



3- Ceisiadau amaethyddol:
A- Dyrchafwyr Bwced
Codwr bwced yn arfer symud cnydau sydd wedi'u cynaeafu o'r newydd ac i'r seilo. Mae codwyr bwced yn cael eu cynhyrchu yn y fath fodd fel eu bod yn gallu symud llwythi trwm yn eithaf hawdd. Gallant gael eu gyrru gan wregys neu eu gyrru gan gadwyn a gallant symud yn fertigol, yn llorweddol, neu ar oledd.

A.1- Codwyr gollwng allgyrchol

Weithiau cyfeirir at godwyr bwced fel bwcedi cludo, gan amlaf pan fydd y symudiad yn llorweddol neu ar oledd. Fodd bynnag, yn dechnegol siarad, mae symudiad fertigol hefyd yn cael ei gyflawni gyda chludfelt neu gadwyn. Efallai mai'r codwr bwced rhyddhau allgyrchol yw'r math mwyaf cyffredin. Wrth gwrs, fel y mae'r enw'n awgrymu bod yr elevydd yn cael ei yrru gan rym allgyrchol. Mae gan y math hwn o elevator gyflymder is ac yn aml mae'r bwcedi yn cael eu gosod yn gymharol agos at ei gilydd.
A.2 Dyrchafwyr bwced fertigol

Fel rheol mae gan godwyr bwced fertigol fwcedi sydd â gofod da gyda gwaelodion crwn ac y cyfeirir atynt yn aml fel coesau grawn. Rhan o'r rheswm am hyn yw'r cydbwysedd sy'n cadw'r cynnwys yn y bwcedi wrth iddynt symud i fyny'r elevator fel nad yw'r gollyngiad yn broblem' ta. Mae angen defnyddio codwyr bwced fertigol ar gyflymder llawer arafach er mwyn osgoi gollwng cynnwys a hefyd oherwydd bod llawer o'r amser yn cario llwythi sy'n eithaf trwm.

4- Dyrchafwyr Diwydiannol

Y mathau mwyaf cyffredin o godwyr diwydiannol yw codwyr teclyn codi a chodwyr inclein. Mae'r mathau hyn o godwyr wedi'u hadeiladu i gario llawer iawn o bwysau yn ddiymdrech, felly'r term codwyr diwydiannol. Defnyddir y math hwn o elevator mewn adeiladu, warysau a iardiau llongau.
Dyrchafwyr A-Teclyn codi

Mae codwyr teclynnau codi yn cael eu gweithredu gan bwli neu gyfres o bwlïau a gallant fod yn blatfform syml neu'n gawell lle mae bodau dynol neu ddeunyddiau trwm yn cael eu symud i fyny ac i lawr yn ystod cymwysiadau diwydiannol. Yn gyffredinol, mae pwli yn gweithredu rhaff neu gadwyn sy'n lapio o amgylch drwm gan beri i'r codwr godi neu ddisgyn. Dywedir bod codwyr teclynnau codi yn cael eu pweru gan naill ai trydan neu aer, ond hyd yn oed nid yw hynny'n' t yn hollol wir oherwydd bod angen trydan i bwmpio aer. Codwyr teclyn codi sy'n cludo deunyddiau ac offer i'r lefelau uchaf yn ôl yr angen wrth i'r adeilad gael ei adeiladu. Fe'u defnyddir yn gyffredin hefyd i lwytho offer a chyflenwadau ar gychod môr mawr.
B- Elevators incline

Mae'r offer a'r cyflenwadau yn cael eu gosod ar fath o belt cludo sy'n parhau i droi i ddod â'r cargo i'w gyrchfan lle caiff ei ddadlwytho'n gyflym wrth i'r gwregys barhau i droi o gwmpas. Mae hwn yn ddull llawer cyflymach o lwytho a dadlwytho cargo na gyda lifft teclyn codi oherwydd nad oes stopio i ddadlwytho. Mae popeth yn digwydd mewn un cynnig hylif. Mae codwyr inclein pan gânt eu defnyddio at ddibenion diwydiannol fel arfer dros dro a symudol. Mae llawer ohonynt ar olwynion a gellir eu symud yn hawdd o un doc neu leoliad i'r nesaf.



Yn y Pwnc nesaf, byddaf yn egluro Mathau eraill o Dyrchafyddion a Chydrannau Dyrchafiad Sylfaenol. Felly, daliwch ati.



Sylwch: mae'r pynciau hyn am godwyr yn y cwrs hwn EE-1: Cwrs dylunio trydanol Dechreuwyr' s yn gyflwyniad yn unig i ddechreuwyr wybod gwybodaeth sylfaenol gyffredinol am godwyr fel math o lwythi Pwer. Ond mewn lefelau eraill o'n cyrsiau dylunio trydanol, byddwn yn dangos ac yn esbonio'n fanwl gyfrifiadau Amcangyfrif Llwythi Elevator.
